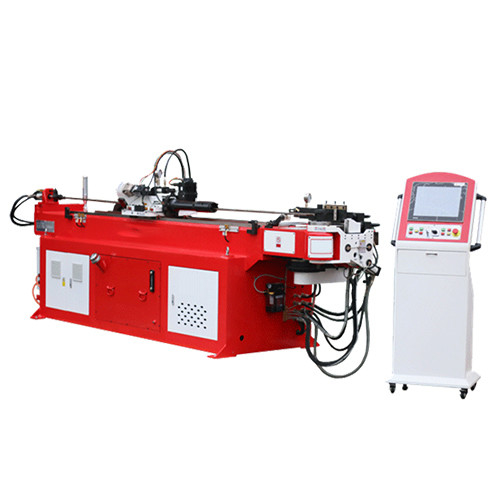

Macchina di piegatura di tubi 3d circolari a CNC idraulica per acciaio inossidabile
  • Macchina di piegatura di tubi 3d circolari a CNC idraulica per acciaio inossidabile
  • Macchina di piegatura di tubi 3d circolari a CNC idraulica per acciaio inossidabile
  • Macchina di piegatura di tubi 3d circolari a CNC idraulica per acciaio inossidabile
  • Macchina di piegatura di tubi 3d circolari a CNC idraulica per acciaio inossidabile
  • Macchina di piegatura di tubi 3d circolari a CNC idraulica per acciaio inossidabile
  • Macchina di piegatura di tubi 3d circolari a CNC idraulica per acciaio inossidabile
  • Macchina di piegatura di tubi 3d circolari a CNC idraulica per acciaio inossidabile
Macchina di piegatura di tubi 3d circolari a CNC idraulica per acciaio inossidabile

Macchina di piegatura di tubi 3d circolari a CNC idraulica per acciaio inossidabile

Marca Hoston
Numero di modello DW-38CNC-3A
Dettagli del prodotto
Capacità di gonfiamento massima del tubo:
38,1 mm
Max. Spessore della parete del tubo:
1.5 mm
Intervallo di raggio della linea centrale del CLR:
25-150mm
Max. Angolo di piegatura:
190°
Distanza di lavoro del mandrello:
2300 mm
Evidenziare:

Macchine per piegare tubi 3D

,

Macchine per la piegatura di tubi 3D a CNC

,

macchina di piegatura di tubi rotondi

Termini di trasporto & di pagamento
Quantità di ordine minimo
1
Capacità di alimentazione
100
Descrizione di prodotto

Macchina di piegatura di tubi 3D circolari idraulici per acciaio inossidabile DW-38CNC-3A

  1. Macchine per la piegatura di tubi completamente automatiche e CNC
  2. con una lunghezza massima di 20 mm o più
  3. Alimentazione: servomotore; rotazione: servomotore
  4. Curvatura: controllo idraulico e codificatore; servomotore con riduttore.
  5. Sistema idraulico importato e unità PLC (standard) o IPC (facoltativo).
  6. Sistema di lubrificazione automatica per le zone in movimento.
  7. Sistema di autodiagnosi, rileva l'errore immediatamente.
  8. Molti gruppi di archiviazione di informazioni di piegatura dei tubi.
  9. Il ventilatore di raffreddamento elettrico e il sistema di raffreddamento idraulico assicurano che l'apparecchiatura funzioni in modo stabile per lungo tempo a alta temperatura.
  10. Il controllo su schermo touch e l'interfaccia uomo/macchina consentono un funzionamento facile da usare.



Modello
DW-38CNC-3A
Hydr Bend
DW-38CNC-4A
Hydr Bend
Capacità di gonfiamento massima del tubo 38.1 mm 38.1 mm
Spessore della parete del tubo 1.5 mm 2.0 mm
Intervallo di raggio della linea centrale del CLR 25-150 mm 150 mm
Max. Angolo di piegatura 190° 190°
Distanza di lavoro del mandrello 2300 mm 2500 mm
Velocità di elaborazione Velocità di alimentazione del tubo 750 mm/sec 800 mm/sec
Velocità di rotazione del tubo 320°/sec 300°/sec
Velocità di piegatura del tubo 90°/sec 90°/sec
Ripetibilità Precisione di alimentazione del tubo ± 0,01 mm ± 0,01 mm
Precisione di rotazione dei tubi ± 0,01° ± 0,01°
Precisione di piegatura dei tubi ± 0,01° ± 0,01°
Potenza totale del motore 11 kW 12.5kw
Peso complessivo 2000 kg 3200 kg



Macchina di piegatura di tubi CNC ibrida



Funzionamento del PLC

1Display touch screen, funzionamento del computer CNC, può memorizzare 200 gruppi di memoria;

2.Il messaggio di errore viene visualizzato sullo schermo per aiutare l'operatore a cancellare immediatamente.

Stampi personalizzabili
1. Lo stampo personalizzato può essere utilizzato per diversi raccordi di tubi;
2Molti strati di matrici possono essere impilati per ottenere diversi raggi di piegatura su un solo tubo.

Bottone di olio di trazione del nucleo
1. L'alimentazione e l'angolo di rotazione sono controllati da servo, e il gomito è controllato da cilindro di olio;
2 con funzione di piegatura lenta e di trazione lenta del nucleo

Macchina di piegatura di tubi 3d circolari a CNC idraulica per acciaio inossidabile 0



Macchina di piegatura di tubi 3d circolari a CNC idraulica per acciaio inossidabile 1

Etichette:

Macchine per piegare tubi 3D,

Macchine per la piegatura di tubi 3D a CNC,

macchina di piegatura di tubi rotondi
