Ss 3 Produttori di macchine per laminare piastre a rotoli pieghevoli meccaniche simmetriche W11-20×2000

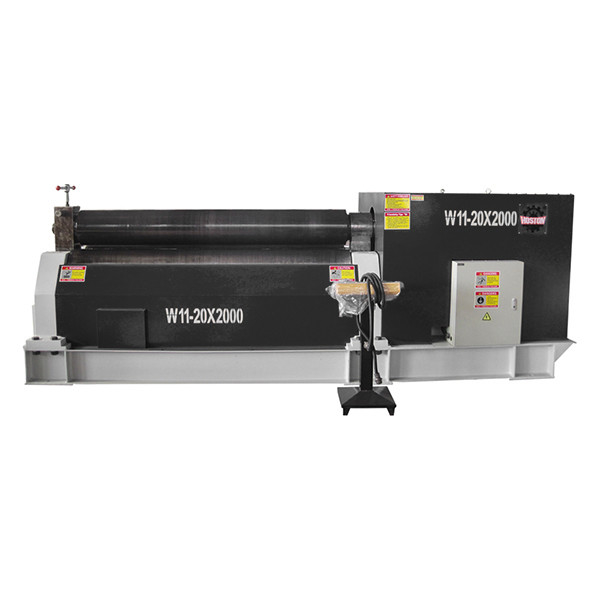

W11 3-Roller Meccanica Simmetrica Piastra di laminatura W11-20×2000

1. Il rullo inferiore è azionato dal motore principale attraverso il riduttore principale.La direzione di guida del rullo è commutata dal motore principale.
2. Il movimento di elevazione del rullo superiore è realizzato dal motore ausiliario attraverso il riduttore ausiliario,che spinge il verme e la ruota del verme sotto il cuscinetto a rulli sinistro e destro a muoversi automaticamente, realizza il dado di filo d'acciaio che è fissato sulla ruota di rotazione del verme, e completato da movimento su e giù di viti cuscinetto a sfera di conseguenza.
3. Il dispositivo di scarico viene utilizzato dopo che il cilindro rotondo è stato completato.e fare fermare il rullo superiore con la barra di trazione di equilibrio in fondo al rullo superiore. Poi estrarre lo steccato sul sedile del cuscinetto inclinato, ribaltare il sedile del cuscinetto inclinato, quindi il prodotto arrotolato può emergere da una estremità del rullo superiore.
4. I componenti principali sono: tre rulli forgiati in acciaio 45, HRC3545, il telaio di supporto è saldato, processo dopo la saldatura, il pallet inferiore è una parte saldata.La vite del cuscinetto a sfere e l' attrezzatura del verme sono 45 parti forgiate in acciaio.
5. Le parti elettriche sono adottate apparecchiature famose, prestazioni stabili, durevoli, sicure e affidabili, funzionano comodamente.

W11 Macchina meccanica a tre rulli per rotolamento simmetrico di lamiere

Principio di funzionamento

Stile di struttura

Lo stile strutturale della macchina è 3 rulli simmetrici. Il rulliere superiore fare il movimento di elevazione nella posizione centrale dei due rulli bottone. È trasmesso da una porcellina a vite e worm gear.Due rulli di bottone sono rulli di azionamento principale. Si ruotano dalla rete tra il cambio di uscita della scatola di ingranaggi e il rullo del pulsante e forniscono la coppia per la piastra di piegatura.
